靈壽加工鋼化玻璃絕緣子價格合理的加工商，河北新旺電力器材有限公司【13833997242葛經理】是一家具有現代化的專業制造高低壓電器的獨資公司，公司主要生產支柱絕緣子|陶瓷絕緣子|針式絕緣子|復合絕緣子等，歡迎登錄我公司查看詳細的產品信息：http://www.zgbiz.cn/ProDisplay/index.html

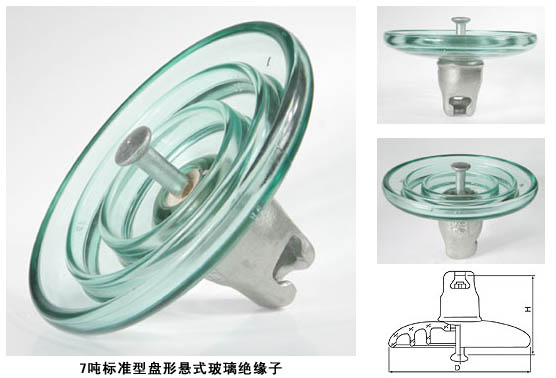

鋼化玻璃絕緣子的性能在以下方面的表現尤為突出： 1、優良的介電性能和無老化現象 絕緣子絕緣性能的好壞與絕緣材料的內部分子結構有很大關系。 玻璃屬于非 晶體結構，是沒有固定熔點的硅酸鹽化合物，結構致密，質地均勻，產生于易控 制的連續生產工藝消除了生產人員對絕緣子性能的人為影響。 SiO2是構成玻璃的 骨架，其他氧化物填充于骨架之中，并由化學鍵連接起來，相互作用大，不易被 電場極化，表現出了很好的惰性，是理想的絕緣材料。 2、良好的機械性能和耐溫差特性 當玻璃體壓制成型后還處于高溫狀態時， 通過可控的冷空氣噴吹玻璃體表面， 使之驟然降溫，從而產生均勻的預應力，使玻璃體的內部因受冷而收縮產生內部 張力， 這種張力使玻璃體表面出現一個永久性的壓應力。 玻璃體經過鋼化過程后， 其耐機械打擊能力有很大的提高。另外，當送電線路發生單項接地短路時，會產 生很大的短路電流，這既要求絕緣子有良好的抗電弧能力，也要求抗拉強度不能 下降。鋼化玻璃絕緣子耐電弧能力比瓷絕緣子高，而抗拉強度卻沒有明顯下降。 此外，鋼化玻璃絕緣子具有優良的耐溫差特性是因為金屬附件、鋼化玻璃和 膠合的水泥有比較接近的熱膨脹系數。 所以鋼化玻璃絕緣子比瓷絕緣子具有更好 的耐溫差性能。合格的鋼化玻璃絕緣子，絕緣體結構均勻、表面壓應力大(可高 達250MPa)，能夠在規定的恒定機械負荷下承受較大溫差的連續循環沖擊，表明 鋼化玻璃絕緣子具備在實際使用中經受長期機械荷載和大氣溫度變化的能力。 4、“零值”自爆和良好的殘段抗拉強度 “零值”自爆這種特性是鋼化玻璃絕緣子優于其他絕緣子最顯著的特點。鋼 化玻璃絕緣子無隱蔽缺陷，與瓷絕緣子相比，只要玻璃體是完好的就不用檢測， 給線路運檢部門巡線和及時發現提供了極大的便利。 自爆后的玻璃絕緣子殘段仍 然具有很好的抗拉強度。殘段的電氣性能同樣可靠，即使有過高的電應力，如過 電壓引起的閃絡跨越包括殘段的絕緣子串時， 內部電弧被殘段頭部壓得很緊的玻 璃顆粒所阻止，而電弧完全在外面。所以不會造成線路掉線的惡性事故。當玻璃 絕緣子在自破時，落地的碎玻璃呈不規則的顆粒狀，顆粒直徑約10 mm。由于玻 璃絕緣子串下方有電氣設備，顆粒掉在設備上，二次散落的范圍較大，直徑可達 3～4 m。玻璃絕緣子串所掛構架的下方，有阻波器、避雷器、隔離開關、耦合電 容器，包括主變壓器等電氣設備，其玻璃顆粒不會打壞電氣設備。 6、壽命長及電氣性能好 絕緣子玻璃件經鋼化處理(760～ 780℃)獲得均勻分布的鋼化內應力，它是 一種永久應力，不會隨產品運行時間的延長而下降。線路運行時的最高溫度為 70～8O℃ ， 遠低于玻璃的退火溫度； 如遇雷擊或污閃時， 雖電弧溫度可達3 000℃ 以上，但燃弧時間極短，玻璃不可能產生退火現象。因此，玻璃絕緣子具有壽命 周期長和不易老化的特點是有科學依據的。同時，鋼化玻璃介質的平均擊穿強度 達1 700 kV／cm，如雷擊灼傷玻璃表面(深度1～2 mm)未傷及鐵帽、鋼腳時，該 產品能繼續使用。而瓷絕緣子灼傷瓷釉和合成芯棒時，這兩種產品就必須更換。 所以，玻璃絕緣子的電氣強度在整個運行過程中相當穩定，電氣性能不老化。 此外，用來制造玻璃絕緣子的原料，就其本身成份來說，比制造電瓷用的原 料更為穩定，為穩定玻璃的電氣特性和機械特性創造了良好的條件。此外，建設 制造玻璃絕緣子的工廠的投資比建設瓷絕緣子的工廠的投資要少得多。因此，大 批生產的玻璃絕緣子的價格比瓷絕緣子低， 而且其尺寸和重量比瓷絕緣子要小得 多。但是，由于玻璃絕緣子的重量輕，由于制造工藝等原因，玻璃絕緣子的“自 破”率較高，這是玻璃絕緣子的致命缺點。目前，在輸電線路上，鋼化玻璃絕緣 子逐步被推廣應用。經過 40 多年現場運行表明，玻璃絕緣子的眾多優點已被廣 泛認同并獲得了廣泛的推廣和采用。
