懸式瓷絕緣子XP-160

詳細描述
絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊，瓷件膠裝部位分別采用上砂、滾花、挖槽等結構，以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉，金屬附件表面涂灰磁漆。
    絕緣子瓷件主體結構有空腔隔板（可擊穿式）結構和實心（不可擊穿式）結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。后一種結構比前一種結構提高了安全可靠性，減少了維護測試工作量。
    絕緣子瓷件外形有多棱或少棱兩種，多棱形增加了沿面距離，電氣性能優于少棱形，除將逐步淘汰的外膠裝支柱絕緣子外，其余產品均為多棱形。
    內膠裝結構，由于金屬附件膠入瓷件孔內，相應的增加了絕緣距離，提高了電氣性能，同時也縮小了安裝時所占空間位置，但由于內膠裝對提高機械強度不利，故機械強度要求較高的絕緣子，宜采用聯合膠裝（即上附件采用內膠裝，下附件采用外膠裝）。

高壓線路盤形懸式瓷絕緣子供高壓架空輸配電線路中的絕緣和固定導線用，一般組裝成絕緣子串用于不同電壓等級的線路上。
　　普通型絕緣子適用于一般地區，如適當增加絕緣子片數亦可提高污閃性能。
　　懸式瓷絕緣子由瓷件、鐵帽和鋼腳用不低于525號硅酸鹽水泥、石英砂膠合劑膠裝而成。鐵帽及鋼腳與膠合劑接觸表面薄涂一層緩沖層，鋼腳頂部有彈性襯墊。瓷件表面一般繪白釉、棕釉，根據需要也可繪其它釉。鐵帽、鋼腳表面全部熱度鋅。球型連接的推拉式彈性鎖緊銷有W型和R型兩種型式，均用錫青銅、黃銅、奧氏體不銹鋼制成，彈性及防腐性好，拆裝方便。槽型連接的圓柱形和駝背形開口銷，前者表面熱度鋅，后者用黃銅制造。上述彈性鎖緊銷，圓柱銷等零件均與產品成套供應。
        絕緣子按連接方式分球型和槽型兩種。
　　同一強度等級的普通型和耐污型絕緣子，采用相同的球窩連接尺寸，可保證互換。

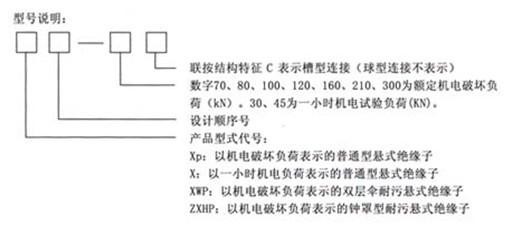

二、型號說明

    XP—以機電破壞負荷表示的普通型懸式瓷絕緣子；X—以一小時機電負荷表示的普通型懸式瓷絕緣子，其右下角數字為設計順序號，數字70、80、100、120、160、210、300為額定機電破壞負荷(KN)；3、4.5為一小時機電實驗的機械負荷(t),C—槽型鏈接(球形鏈接不表示)。
