HY5WR-17/45電容型避雷器

國標代號 : HY5WR-12.7/45

　　同類產品其他廠家代號 : HY5WR-12.7/45

　　HY5WR-12.7/45電容型避雷器，河間市天恒電力器材有限公司

　　一、概述

　　金屬氧化避雷器是國際上90年代的高科技產品。其采用了非線性伏-安特性十分優異的氧氣鋅電阻片，故而避雷器的徒坡，雷電波，操作波下的保護特性均比傳統的碳化硅避雷器有了極大的改善。特別是氧化鋅電阻片具有良好的徒坡響應特性，對陡坡電壓無遲延，操作殘壓低，沒有放電分散性等優點。從而克服了碳化硅避雷器所固有的因陡坡放電遲延而引起的陡坡放電電壓高，操作波放電分散性大而導致操作波放電電壓高等缺點，使得陡坡，操作波下的保護裕度大大地提高，而且在絕緣配合方面，能夠作到陡坡，雷電波，操作波的保護裕度接近一致，從而對電力設備提供保護，進而提高了保護的可靠性。氧化鋅避雷器同時具有吸收雷電過電壓，操作過電壓和工頻暫態過電壓的能力。

　　復合外套金屬氧化鋅避雷器是國際90年代的高科技產品。采用整體硅橡膠模壓成型，密封性能好，防爆性能優異，耐污穢免清洗，并能減少霧天濕閃發生，耐電蝕抗老化，體積小重量輕，耐碰撞，便于安裝和維護。是瓷套避雷器的更新換代產品。

　　二、技術標準

　　產品生產執行的標準為GB11032-2000(eqv IEC60099-4:1991)《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》。

　　三、使用環境

　　1.環境溫度為—40℃~+40℃;

　　2.海拔高度不超過2000m;

　　3.電源頻率為48Hz~62Hz;

　　4.最大風速不超過35m/s;

　　5.地震裂度7度及以下地區。

　　長期施加的電壓不超過其最高持續運行電壓。

　　四、產品特點

　　1.體積小、重量輕，耐碰撞、運輸無碰損失，安裝靈活，特別適合在開關柜內使用;

　　2.特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆;

　　3.爬電距離大，增水性好，耐污能力強，性能穩定，減少運行維護;

　　4.獨特配方的氧化鋅電阻片，高容量，低泄露;

　　5.實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。

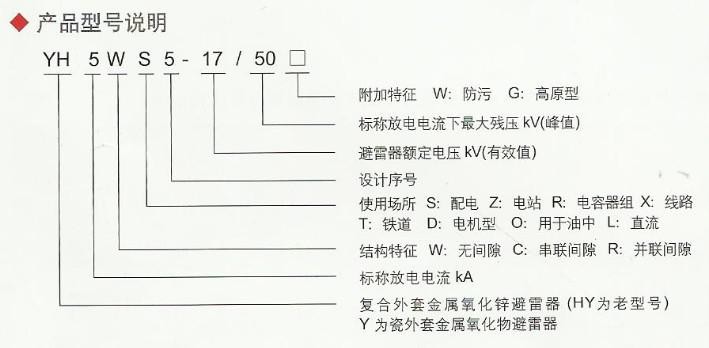

　　五、產品型號說明

六、外形及安裝尺寸
